欢迎您光临洛阳凯林铸材有限公司网站!
客户案例 Customer Case

企业风采Corporate Style

MORE+
您当前所在位置:网站首页 - 客户案例

宝珠砂在呋喃树脂自硬砂工艺中的应用

更新时间:2018-04-22 18:14:56点击次数:460次
相关介绍

宝珠砂在呋喃树脂自硬砂工艺中的应用

李忠泽

(洛阳凯林铸材有限公司,洛阳 471003

        呋喃树脂自硬砂是最为常见的一种酸自硬树脂砂,存在多种不同的树脂-固化剂匹配系统。广泛适用于中小批量铸铁铸钢生产线以及制芯工艺中。具有工艺灵活、适应范围广、易于再生等优点。特别是近些年来与新型铸造材料--宝珠砂的配合使用,进一步拓展了该工艺的应用范围,体现了明显的工艺优势。

        洛阳凯林铸材有限公司进行了宝珠砂以及大林标准砂使用呋喃树脂的实验室实验,结果如下:

表1 宝珠砂与大林砂抗拉强度对比

型砂

抗拉强度kg/cm2

填充密度g /cm3

时间/h

1

2

3

4

5

24

宝珠砂

8.6

16.5

19.2

21.4

22.7

27.5

2.03

大林砂

6.6

12.3

13.3

14.7

15.6

17.9

1.5

从表中可知,宝珠砂用呋喃树脂做粘接剂时,其硬化速度比硅砂要快,且同样的树脂加入量,强度提高也很多,特别是24h放置后的抗拉强度,比硅砂提高了53.6%,可见,宝珠砂用呋喃树脂时不仅可减少树脂的加入量,降低成本(树脂约1.2万元/吨),也能提高生产效率。实际生产应用中型砂普遍采用0.7%左右的树脂加入量。由于树脂加入量的下降,大大降低了铸件产生气孔等缺陷的几率。

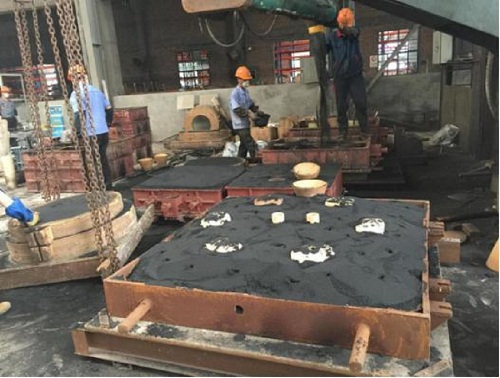

宝珠砂用呋喃树脂工艺现已广泛应用于各种灰铁、球铁件的生产,在采用低氮和无氮呋喃树脂时也广泛应用于各种铸钢件的生产。下图为浙江某铸造厂的现场生产照片:
