欢迎您光临洛阳凯林铸材有限公司网站!
新闻资讯 News

企业风采Corporate Style

MORE+
您当前所在位置:网站首页 - 新闻资讯

各牌号灰铁出炉温度、浇注温度对照表

更新时间:2021-09-27 15:34:52点击次数:307次

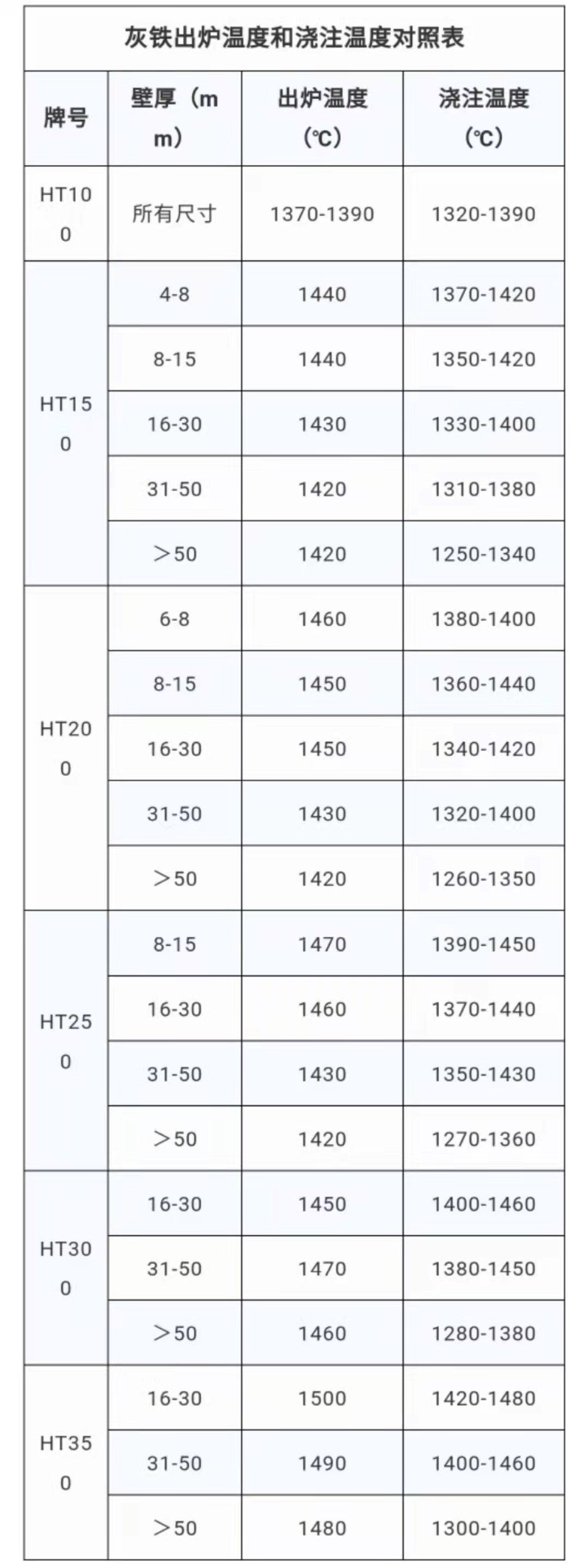

各牌号灰铁出炉温度、浇注温度对照表


延伸阅读:

原铁液质量由温度、化学成分及纯净度三个指标组成。在这三个指标中,温度起主导作用,它的高低直接影响着化学成分和纯净度。

原铁液的过热温度存在一个临界温度,只有高于这一临界温度,随着温度的提高,铁液氧化大幅度地减少,Si、Mn烧损减少,并使石墨细化,基体组织致密,铸铁强度提高,硬度下降,因此为了保证铁液质量,铁液温度应在临界温度之上;但铁液过热太高,则会导致石墨分布形状的恶化,过冷度过大,极易出现自由渗碳体,导致力学性能下降,尤其低碳当量(CE) 的铁液对太高的温度过热敏感性更大,性能下降更明显,因此铁液过热温度也应有一个上限。一般灰铁的临界温度为1500-1550℃。

在实际生产中,可以按照铁液中碳、硅含量来选择最佳过热温度,过热温度一般高于理论平衡温度50℃左右。

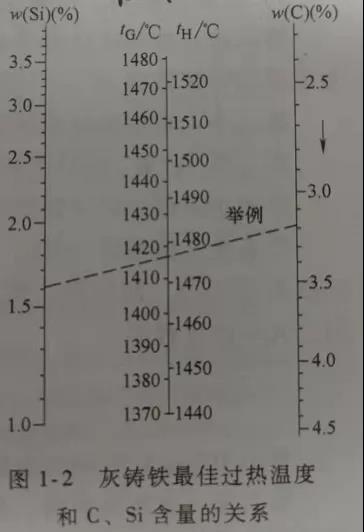

tG/℃:理论平衡温度

tH/℃:最佳过热温度


例如:灰铸铁HT300,假定C=3.19%,Si=1.60%。从图C与Si坐标上选出3.19%点和1.60%点,两点连线与中间温度坐标交点示值即表示过热温度为ty=1477℃,理论平衡温度为tc=1417℃。


(文章来源:洲际铸造)



(编辑:kailinzc)
